Porque MODEM? , porque la voz digital al igual que cualquier modo digital debe ser transferido utilizando algún modo de modulación; para los modos DMR y FUSION es el modelo 4 FSK (Modulación de 4 niveles) que permite tener 4 símbolos definidos ( {11} -1.944 {10} -0.648 < CENTRO > {00} +0.648, {01} +1.944 ) a una tasa de 4800 o 9600 bps. Para D-Star el modelo empleado fue el GMSK (Modulación por desplazamiento mínimo gaussiano).
Estas señales deben ser codificadas y decodificadas para generar u obtener los marcos que nos permite intercambiar nuestra voz, aquí es donde interviene el hardware de la MMDVM.
Siendo una combinación de hardware y software, este modem fue evolucionando a través del tiempo. En sus comienzos se baso en un software escrito para el micro controlador ARDUINO el que junto a una PLACA externa de FILTROS toma el audio de nuestro equipo de radio y lo procesa para de esta forma entregar los marcos de voz digital en el puerto USB. Normalmente desde este se envía a un Raspberry o Computadora que junto a otro software se encargara de manejar estos marcos digital para enviarlos hacia Internet, lógicamente el este proceso es de ida y vuelta.
Debido a problemas de velocidad ocasionado por la lentitud del ARDUINO para una tarea tan compleja, se comenzó a probar otros micro controladores, como ser el STM32 NUCLEO que al utilizar el STM32 como CPU le permitía operar con mejor eficiencia.
Posteriormente todo este hardware y software se unió en una sola placa que permitía montarla sobre el puerto GPIO de las RaspBerry haciendo más pequeña la instalación.

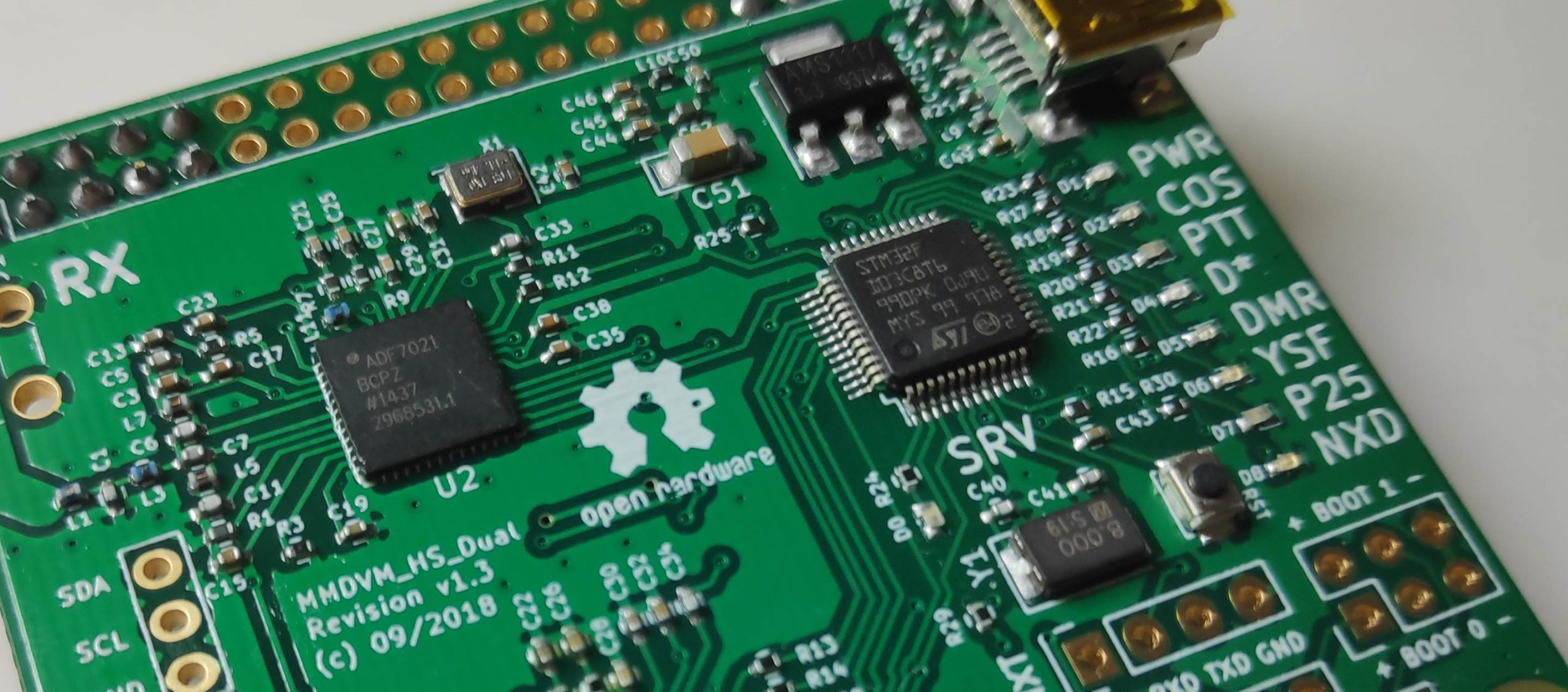

Con la incorporación del chip ADF7021 el cual es un transceptor de baja potencia, amplia gama de frecuencia y con un modulador 4FSK y GMSK incorporado nacieron los HOTSPOT que simplificaron el uso domestico, sin olvidar las placas que sumaron un segundo chip ADF7021 para dar paso a las pequeñas repetidoras de vos digital.
Les dejo una pequeña colección de imágenes para ver gráficamente la evolución de estas
Por LU4AE – Claudio
