Introducción
El ‘EUROPELINK Fusion Reflector’ ha sido diseñado con el objetivo de ofrecer el mayor apoyo posible a los usuarios de una radio digital Yaesu.
Típico del EUROPELINK-Reflector es la compatibilidad con indicativos de 10 caracteres, modo VW, DG-ID, Wires-X, modo Gm, envío y recepción de mensajes de texto, disponibilidad de múltiples habitaciones, AMBE y DVMega Cast.
Típico del EUROPELINK-Reflector es la compatibilidad con indicativos de 10 caracteres, modo VW, DG-ID, Wires-X, modo Gm, envío y recepción de mensajes de texto, disponibilidad de múltiples habitaciones, AMBE y DVMega Cast.
Al utilizar el reflector EUROPELINK, puede elegir entre varias habitaciones. Puede encontrar una descripción general de las salas disponibles en el tablero.
Nota: No está permitido conectar otros reflectores (C4FM / DMR / DSTAR) sin permiso.
El tablero en detalle;
- Activar QSO’s
En el centro de EUROPELINK Fusion Reflector Dashboard está la ventana ACTIVE QSO.
Esta ventana muestra simultáneamente todos los QSO activos que se ingresan en las diferentes salas.
Se muestra; el indicativo, el tipo de radio utilizado, el indicador APR, la habitación y el tiempo de conversación transcurrido.
Nota: El tipo de radio solo se muestra cuando se usa una radio Yaesu en modo DN, con GPS habilitado.
El indicador APRS solo se muestra cuando se utilizan radios Yaesu equipadas con GPS.
Esta ventana muestra simultáneamente todos los QSO activos que se ingresan en las diferentes salas.
Se muestra; el indicativo, el tipo de radio utilizado, el indicador APR, la habitación y el tiempo de conversación transcurrido.
Nota: El tipo de radio solo se muestra cuando se usa una radio Yaesu en modo DN, con GPS habilitado.
El indicador APRS solo se muestra cuando se utilizan radios Yaesu equipadas con GPS.
- USUARIOS EN LÍNEA
La ventana USUARIOS EN LÍNEA muestra todos los usuarios conectados actualmente al reflector de fusión EUROPELINK.
Se crea una barra de desplazamiento en el lado derecho de la ventana si hay más usuarios de los que la ventana puede mostrar.
Se crea una barra de desplazamiento en el lado derecho de la ventana si hay más usuarios de los que la ventana puede mostrar.
- Ultimas Estaciones
La ventana LASTHEARD en la parte superior izquierda de la pantalla muestra una lista de hasta 15 estaciones que se escucharon por última vez.
En la parte superior de la lista encontrará la estación más reciente, en la parte inferior está la estación con la hora más antigua.
En la parte superior de la lista encontrará la estación más reciente, en la parte inferior está la estación con la hora más antigua.
- BUSCAR
En la parte superior de la ventana ‘ÚLTIMO‘ y ‘USUARIOS EN LÍNEA‘ hay una ventana de texto en blanco.
Esta ventana de texto ofrece la posibilidad de filtrar información de los datos.
Esta ventana de texto ofrece la posibilidad de filtrar información de los datos.
- CONTROL DE HABITACIONES
Esta ventana se encuentra en el centro a la izquierda de la pantalla.
Al hacer clic en la flecha a la derecha del cuadro blanco, se abre un menú de selección con el que puede cambiar de habitación.
Al hacer clic en la flecha a la derecha del cuadro blanco, se abre un menú de selección con el que puede cambiar de habitación.
Haga clic con el mouse en la habitación deseada y el cambio se realizará automáticamente.
- HABITACIONES (HABITACIONES)

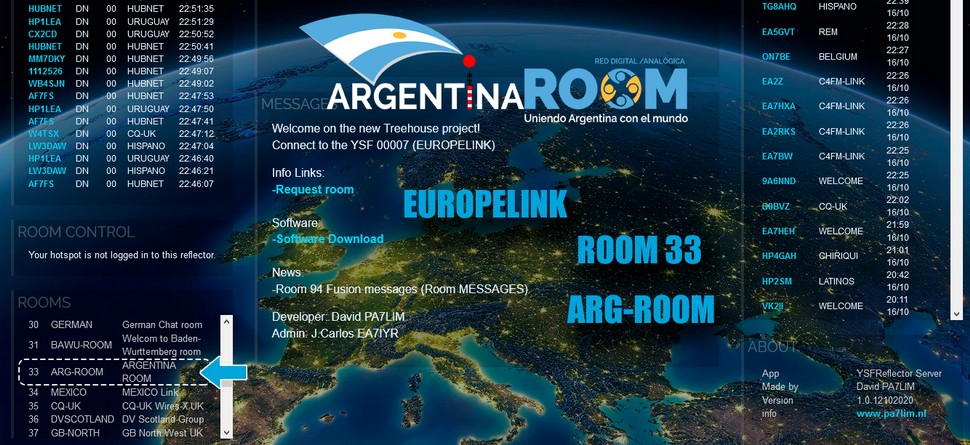

La ventana ‘HABITACIONES‘ está a la izquierda en la parte inferior de la pantalla.
Esta ventana muestra las habitaciones disponibles y los números de las habitaciones y es un recordatorio
si desea cambiar de habitación utilizando la función DG-ID en la radio Yaesu.
Esta ventana muestra las habitaciones disponibles y los números de las habitaciones y es un recordatorio
si desea cambiar de habitación utilizando la función DG-ID en la radio Yaesu.
Restricciones:
Para lograr la máxima compatibilidad y calidad posible, se deben respetar los siguientes puntos.
- ¡Deshabilite Wires-X! Úselo solo para cambiar a otro reflector
- No se admite el uso de VPN. Al usar VPN, el panel no se mostrará correctamente
- El modo VW no es compatible cuando se utilizan módulos AMBE y DVMega Cas
- Usuarios de Pi-Star; Utilice la versión española actualizada de pi-star para un uso óptimo del Reflector
- Se agradecen los experimentos, no se permite el uso ilegal.
Hotspots y AMBE
El Reflector es una iniciativa de aficionados y no forma parte de la red Yaesu System Fusion. (WIRES-X)
Se requiere un “punto de acceso” para conectarse al Reflector.
Hotspots adecuados para usar con el reflector;
- Pi-Star EA7EE (versión en español actualizada para soporte completo)
- ADER IMAGEN: http: //www.associacioader.com
- openSPOT (todas las versiones)
- BlueDV (Windows, Linux, Android)
- Descargar archivos BlueDV Raspberry aquí: BlueDV_raspberry.rar
- BlueDV Raspberry IMAGEN Descargar aquí: buster_11_07_2020_bludv4.zip
- ÁMBITO DEL VARILLA
- DVMega Cast
Funcionamiento / uso
Tan pronto como uno se conecta al “EUROPELINK”, la radio usada se conecta a la sala “WORLD”. Esta es la sala de reuniones central de este reflector. Los QSO generales se pueden hacer aquí, o puede elegir una de las otras salas disponibles.
- Uso del “ROOM CONTROL” en el panel de instrumentos
- Use la configuración DG-ID (solo Tx, Rx debe ser 0) en la radio Yaesu (se requiere la fusión de firmware
- FTM-100D
Presione el botón Gm durante 2 segundos para mostrar el menú DG-ID.
Luego presione el botón DISP, el valor TX ahora parpadeará.
Gire la perilla selectora de menú y configure el número de habitación deseado.
Presione el botón ATRÁS 2 veces para volver a la pantalla básica.
Ahora presione PTT para cambiar a la habitación seleccionada
Luego presione el botón DISP, el valor TX ahora parpadeará.
Gire la perilla selectora de menú y configure el número de habitación deseado.
Presione el botón ATRÁS 2 veces para volver a la pantalla básica.
Ahora presione PTT para cambiar a la habitación seleccionada
- FTM400
Presione el botón Gm durante 2 segundos para mostrar el menú DG-ID.
Luego presione el botón DIAL, el valor TX ahora parpadeará.
Gire la perilla de SINTONÍA y configure el número de habitación deseado.
Ahora presione el botón DIAL nuevamente y luego el botón BACK para regresar a la pantalla básica.
Ahora presione PTT para cambiar a la habitación seleccionada.
Luego presione el botón DIAL, el valor TX ahora parpadeará.
Gire la perilla de SINTONÍA y configure el número de habitación deseado.
Ahora presione el botón DIAL nuevamente y luego el botón BACK para regresar a la pantalla básica.
Ahora presione PTT para cambiar a la habitación seleccionada.
- FT1D, 2D, 3D
Presione el botón Gm durante 2 segundos para mostrar el menú DG-ID.
Ahora presione brevemente el botón Gm y use el dial de menú para configurar el número de habitación deseado.
Luego presione el botón Gm durante 2 segundos para guardar la configuración.
Ahora presione PTT para cambiar a la habitación seleccionada
Ahora presione brevemente el botón Gm y use el dial de menú para configurar el número de habitación deseado.
Luego presione el botón Gm durante 2 segundos para guardar la configuración.
Ahora presione PTT para cambiar a la habitación seleccionada
- FTM7250D
Presione el botón Mode durante 2 segundos para mostrar el menú DG-ID.
Gire el selector de menú y configure el número de habitación deseado detrás de ‘T’.
Luego presione el botón Mode durante 2 segundos para guardar la configuración
Presione brevemente el botón Mode para cambiar a la habitación seleccionada
Gire el selector de menú y configure el número de habitación deseado detrás de ‘T’.
Luego presione el botón Mode durante 2 segundos para guardar la configuración
Presione brevemente el botón Mode para cambiar a la habitación seleccionada
- FT70D
Presione el botón Mode durante 2 segundos para mostrar el menú DG-ID.
Gire el selector de menú y configure el número de habitación deseado detrás de ‘T’.
Luego presione el botón Mode durante 2 segundos para ingresar la configuración de guardado
ahora presione PTT para cambiar a la habitación seleccionada
Gire el selector de menú y configure el número de habitación deseado detrás de ‘T’.
Luego presione el botón Mode durante 2 segundos para ingresar la configuración de guardado
ahora presione PTT para cambiar a la habitación seleccionada
- FT991A
Presione el botón GM durante 2 segundos para mostrar la LISTA ID DG
Gire el multiselector a una de las líneas 01-10 e ingrese el número de habitación deseado después de TX
Luego presione el botón SELECT y luego PTT para cambiar a la habitación seleccionada
Finalmente, presione el Botón ATRÁS para salir de la LISTA DE ID DE DG
Gire el multiselector a una de las líneas 01-10 e ingrese el número de habitación deseado después de TX
Luego presione el botón SELECT y luego PTT para cambiar a la habitación seleccionada
Finalmente, presione el Botón ATRÁS para salir de la LISTA DE ID DE DG
Fuente:http://europelink.pa7lim.nl/wiki/index.htmlT
Traduccion: Google Traslate
Configuracion EUROPELINK Mediante PI-STAR y DASHBOARD
Para aquellos usuarios que no quieran cambiar la versión de PI-STAR oficial por la del colega EA7EE pueden usar esta configuración mucho mas fácil configurando el PI-STAR y cambiando de ROOM mediante el Dashboard de EUROPELINK.
Antes de empezar es importante hacer un backup de la configuracion actual por las dudas.
Tambien debemos de chequear la version de PI-STAR, lo cual se recomienda siempre actualizar a la ultima version disponible oficial
En la Primer Pantalla en Configuracion de MMDVMHost seleccionanos lo siguente:
Modo “YSF”
Como indica al pie de la foto damos click en Aplicar y esperamos a que reinicie.
En la Segunda Pantalla en Configuracion de Yaesu C4FM fusion seleccionamos:
Servidor de Inicio YSF –
– YSF0000 – EUROPELINK (Desde la lista desplegable)
Como en la pantalla anterior damos Click en Aplicar y esperamos a que reinicie.
En esta Tercer Pantalla vemos como queda configurado nuestro Hotspot con la configuracion para acceder mediante el Reflector de EUROPELINK.
Hasta aca tenenemos configurado el Hotspot, lo que nos que da es entrar al DASHBOARD de EUROPELINK http://europelink.pa7lim.nl/ , desde ahi podemos elegir al ROOM que deseamos con tan solo ir cambiandolo desde la lista desplegable (ROOM CONTROL) que se observa en la siguente imagen ( dato a tener en cuenta que tanto el Hostpot como la pc o dispositivo por el cual accedamos al DASHBOARD debe estar en la misma Red de Internet)
Una ves elegido solo falta apretar el PTT y salir a la red…
Para cambiar de Room solo cambiarlo desde el DASHBOARD sin nesecidad de configuar el equipo ni el PI-STAR.
Por LU2CSG – Juan Manuel
